-------****رفع اشکال در مورد ظرفیت معادل خازن و مدار**** -------

[rezazebardast]

سلام ؛

توی آزمون جامع اول سنجش یه سوال در مورد ظرفیت خازن بود ، هر چی تلاش کردم نتوستم حل کنم و بیخیالش شدم

و توی این آزمون جامع دوم هم دادن ولی بازم نتوستم حل کنم ، حالا از دبیرا و دانش آزموای عزیز میخوام که منو توی حل این سوالا با جوابای خوبشون

راهنماییم کنن .........

ممنون


آزمون جامع اول :


آزمون جامع دوم هم سوالای 172 و 174 ؛

[شـــورش]

تست خوبیه!

گزینه 1 صحیح هستش.

مطمئنا شما با ساده کردن مدار مشکل دارین!




بقیه هم عدد گذاریه! ک اگه دقت نشه!

تست اعصاب خورد کنی میشه

اگ هم جواب غلط بود از دوستان خواهش دارم اصلاحش کنند!

[rezazebardast]

تست خوبیه!

گزینه 1 صحیح هستش.

مطمئنا شما با ساده کردن مدار مشکل دارین!




بقیه هم عدد گذاریه! ک اگه دقت نشه!

تست اعصاب خورد کنی میشه

اگ هم جواب غلط بود از دوستان خواهش دارم اصلاحش کنند!

اسم چندتا خازن رو ننوشتی ، میشه اونا رو هم بنویسی ، اونوقت بعد از اینکه نام گذاری کردی از کجا باید بفهمی کدوم با کدوم سری هست و کدوم با کدوم موازی؟ منم نام گذاری کردم ولی شکلم با شکل شما فرق داشت و اونجا سخت بود بفهمی کدوم ها با هم سری هستن کدوما موازی.

اینم میدونم که اگه دو سر همنام بهم وصل بودن موازی و اگه غیر هم نام باشه متوالی ولی بازم نمیتونم تو اینجور تست ها نشخیص بدم ، میشه بیشتر راهنماییم کنید... ممنون

[rezazebardast]

اینکه ی فرمایید اسم چندتا خازنو ننوشتم منظورتونو نمیفهمم؟؟

ولی تعدادخازنها ک برابر!!

ساده کردن مدار چیزی خاصی نداره!! من از روی الگو می خونم

دقیقا الان مشکلت کجاست؟

آهان ، الآن فهمیدم ، خیال کردم اون شماره هایی که گذاشتی برای خازن هاست ، ببخشید ...

مشکلم اینه که تشخیص نمیدم بعد از ساده کردن مدار کدوم با کدوم سری هست و کدوم با کدوم موازی ، همین.

[rezazebardast]

اگه میشه این دوتا سوال رو هم اینجا حل کن و جوابشو بذار تا من این سه تا سوال رو کنار هم بذار تا شاید بتونم هضمشون کنم ... ممنون

[dr-mehrshad]

جواب سوال 172 میشه گزینه 4 ! روش تشریحیش خیلییییی طولانیه باید از راه گره های هم پتانسیل بحللیش ! موفق باشی

[rezazebardast]

جواب سوال 172 میشه گزینه 4 ! روش تشریحیش خیلییییی طولانیه باید از راه گره های هم پتانسیل بحللیش ! موفق باشی

حالا روش تستیش رو نمیشه رو کاغذ بنویسی بذاری اینجا یا حالا یجوری بذاری اینجا ......

[Bffensive]

دوست عزیزم فقط ی راه داری و اونم تمرینه و تمرینه و تمرین فط تمرین درست یشه
پس برو و تست های این قسمت رو تمرین کن برا ی جزوه هم فیزیک پایه گاج جدید یه درسنامه داره خیلی کمه واقعا کامله ها برو بخون انشا... مشکلت حل میشه ج رو هم که دوستان گداشتن

[Bffensive]

برای جواب کامل هم به سایت تعاونی سنجش برید جواب هارو گداشته

[محمد نادری]

سلام ؛

توی آزمون جامع اول سنجش یه سوال در مورد ظرفیت خازن بود ، هر چی تلاش کردم نتوستم حل کنم و بیخیالش شدم

و توی این آزمون جامع دوم هم دادن ولی بازم نتوستم حل کنم ، حالا از دبیرا و دانش آزموای عزیز میخوام که منو توی حل این سوالا با جوابای خوبشون

راهنماییم کنن .........

ممنون


آزمون جامع اول :


آزمون جامع دوم هم سوالای 172 و 174 ؛

سوال 173:

در این سوال نحوه‌ی اتصال خازن‌ها کمی پیچیده است. ما از روش اتصال نقاط هم‌پتانسیل به هم استفاده می‌کنیم. نقاط c و d را به هم و نقاط e و f را به وصل می‌کنیم. در این صورت c₁ با c₂ و c₃ با c₄ موازیست. حالا مدار خیلی آشناست!
جواب با کمی محاسبه 8 میکروفاراد میشه!

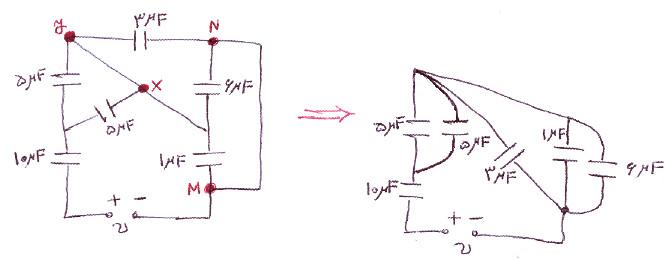

سوال 172:

در این سوال هم نقطه ی x را به y و n را به m وصل می کنیم تا مدار خیلی ساده شود.
جواب 10/3 (ده سوم) است
سوال 174:

تو این سوال هم نقطه‌ی t را به s وصل می‌کنیم. در مدار ساده شده مشخص است که r₃₄ با r₅ موازی است. و چون مقدار این دو یکسان است، پس همان جریان r₅ که 2.5 آمپر است، از r₃₄ خواهد گذشت.

[محمد نادری]

حالا روش تستیش رو نمیشه رو کاغذ بنویسی بذاری اینجا یا حالا یجوری بذاری اینجا ......

پس رو ساده کردن مدار باید کار کنی.

[Destiny hope]

سلام!
یه سوال!
مدارای ترکیبی خازن و مقاومت برای تجربیا تو کنکور امسال هست؟!
تو کتاب درسی نتونستم پیدا کنم_البته شاید کتابا تغییر کرده و من ندارم_

[Dmz.official]

سلام!
یه سوال!
مدارای ترکیبی خازن و مقاومت برای تجربیا تو کنکور امسال هست؟!
تو کتاب درسی نتونستم پیدا کنم_البته شاید کتابا تغییر کرده و من ندارم_

مدارهای r-c چیز جدیدی ندارن و مفاهیم همون قبلیاست پس به نظر من میتونه باشه و این که سوالاتش هم ساده هست
